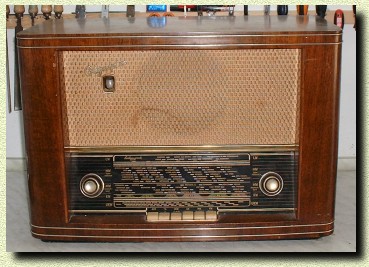

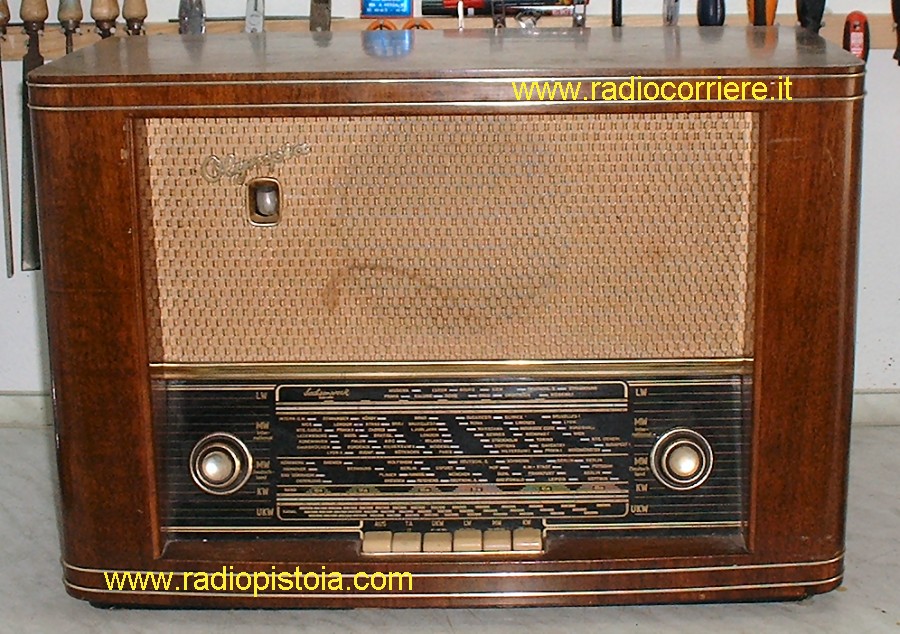

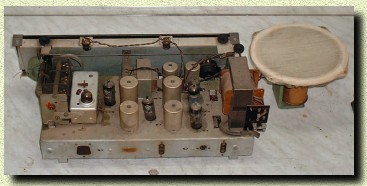

Immagine del ricevitore appena giunto in laboratorio. Il suo stato di conservazione e' piu' che dignitoso, solo una leggera macchia sulla tela dell'altoparlante, molta sporcizia (come sempre) ma apparentemente senza manomissioni.

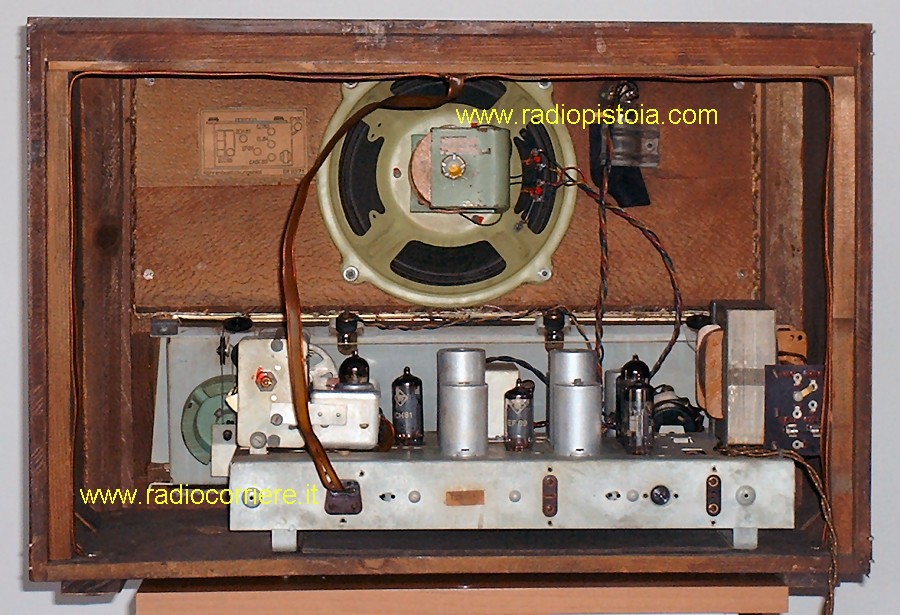

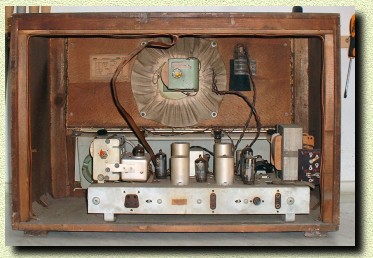

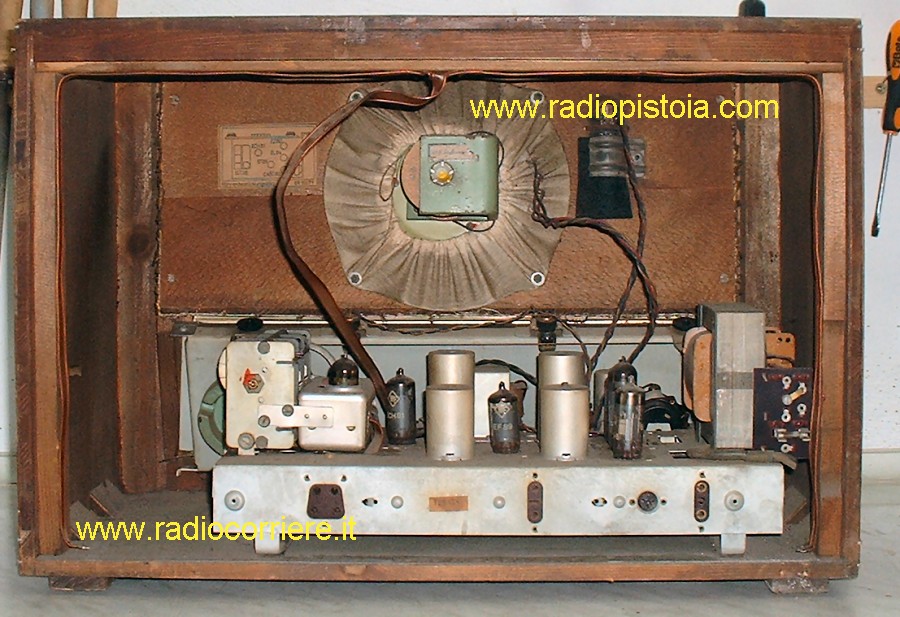

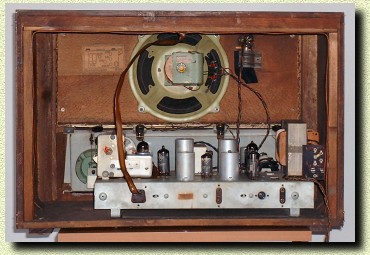

Vista interna dell'apparecchio, notare la tela intorno all'altoparlante, di tipo elettrodinamico, posta per evitare l'ingresso della polvere nel cono che potrebbe causare distorsioni al suono prodotto.

Vista del telaio una volta estratto dal mobile, si tratta di un ricevitore "standard", cinque valvole supereterodina con la raddrizzatrice anche lei a valvola, per la precisione una EZ80. Diciamo che per l'anno in cui e' stato prodotto non era certo il massimo per la tecnologia di allora, nello stadio alimentatore infatti poteva benissimo essere utilizzato un ponte al selenio.

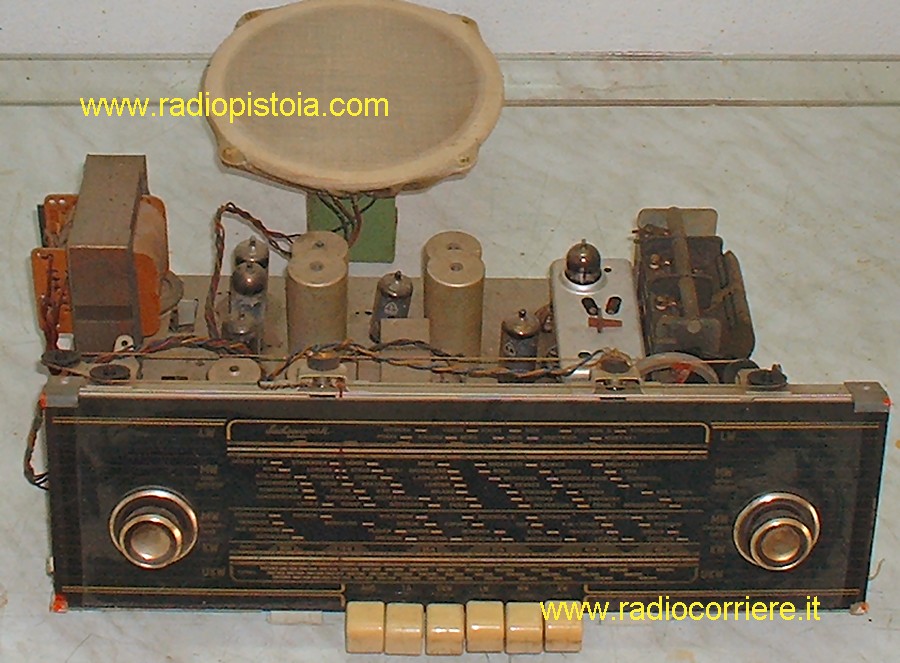

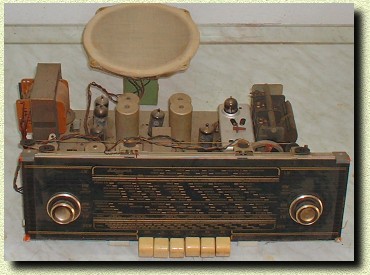

Telaio visto dal davanti, prima della sua pulizia. La scala parlante, in vetro piuttosto ampia e' in ottime condizioni, una volta pulita e' come ritornata nuova, stesso discorso per la pulsantiera a "denti di cavallo".

In questo ricevitore stranamente non hanno messo nessun equalizzatore, tipo musica, parlato, jazz, presente sempre su apparecchi di questo livello.

Probabilmente il produttore Sachsenwerk (una azienda della Germania dell'Est) non brillava per quei tempi in progettazione d'avanguardia.

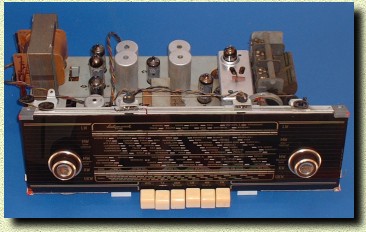

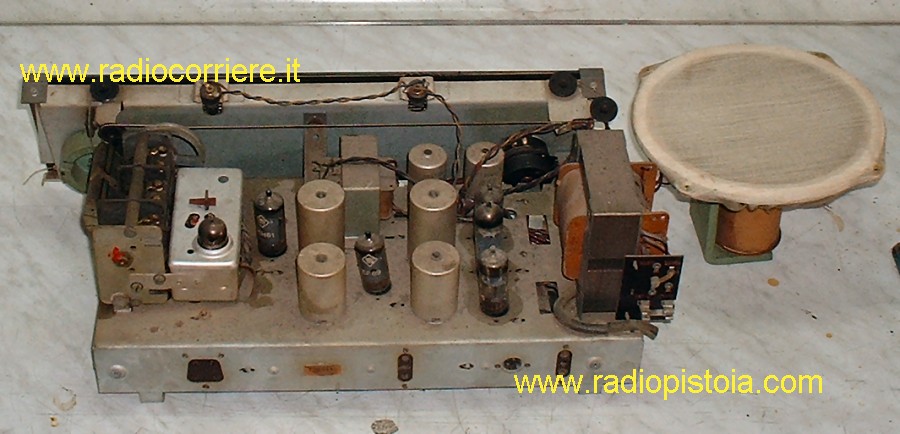

Vista del telaio che una volta effettuata la sua pulizia e' praticamente tornato come nuovo.

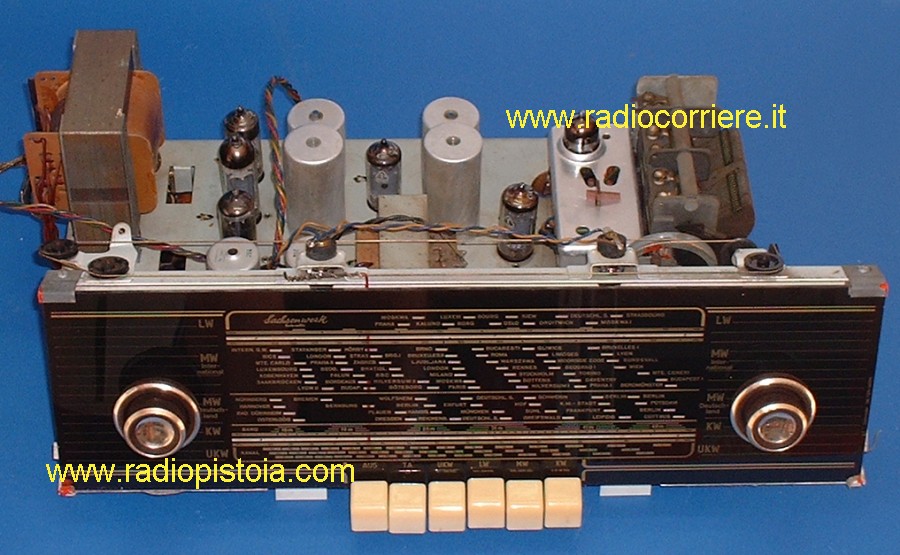

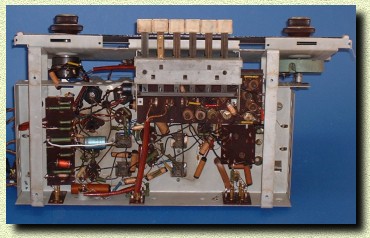

Si puo' notare sulla sinistra l'abbondante trasformatore di alilmentazione e sulla destra lo stadio convertitore per la modulazione di frequenza, racchiuso dentro l'immancabile schermo a gabbia.

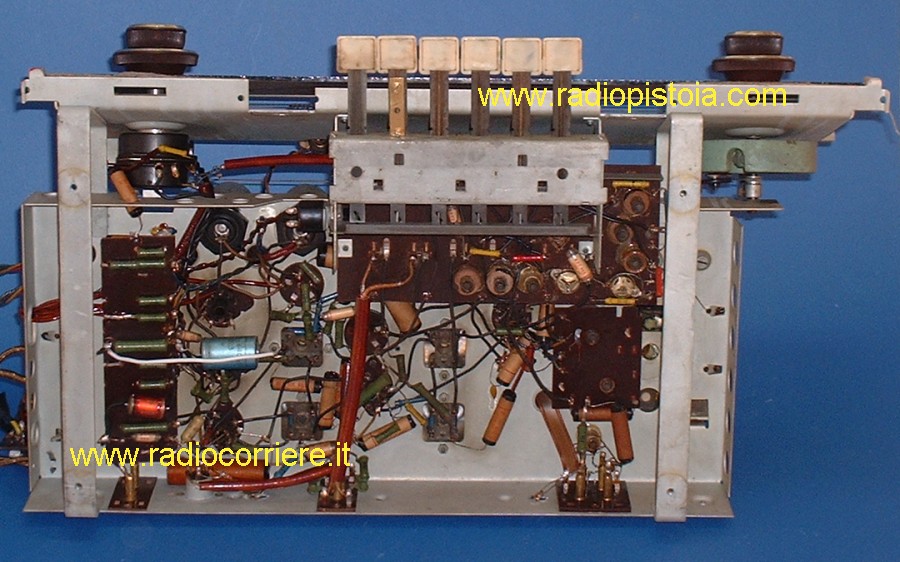

Vista del telaio dal lato componenti, il cablaggio risulta abbastanza ordinato, con una basetta per le maggiori resistenze di potenza, lo stadio AF montato direttamente sulla pulsantiera ed il grosso volano in grado di dare una sensazione di fluidita' durante la ricerca delle stazioni.

Anche qui la scelta di mettere un unico indicatore di sintonia, sia per le gamme AM che MF, la mancanza di una antenna interna in ferrite indica una progettazione minimale, senza troppe pretese.

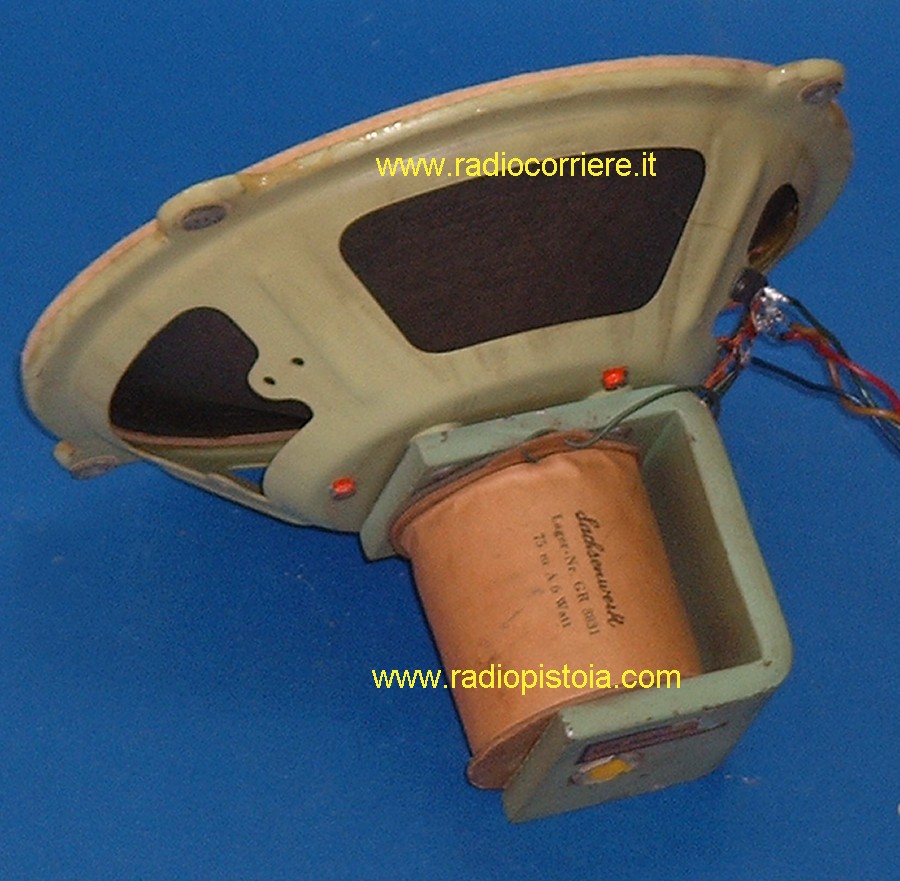

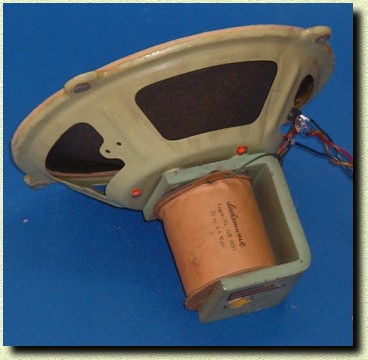

Vista dettagliata del poderoso altoparlante impiegato in questo modello di ricevitore. Caso piu' unico che raro in apparecchi di questo periodo l'utilizzo di un altoparlante elettodinamico, ovvero dove la calamita necessaria al suo funzionamento non e' un magnete permanente ma un avvolgimento, che viene percorso dalla corrente anodica.

Si tratta infatti di un tipo di altoparlanti presenti in apparecchi di almeno dieci anni prima, quando la produzione di calamite permanenti non era ancora in grado di realizzare magneti di una certa potenza.
