Costruttore UNAOHM (Ing. Pontremoli)
Modello EP 616R
Anno di costruzione 1970 circa
Valvole impegate ECC85 - ECC88
Alimentazione 220 Volts
Dimensioni 42 x 22 x 23 cm circa


L' apparecchio di seguito descritto e' in pratica il degno successore del modello Unaohm EP615 che viene descritto sempre ll'interno della sezione "Collezione", si tratta di apparecchi identici per quanto riguarda il loro utilizzo ma con caratteristiche diverse.

Trattandosi di uno strumento piu' 'moderno' ha subito molti miglioramenti, principalmente la linearita' nello sweep che qui viene realizzato tramite diodi Varicap (a suo tempo componenti innovativi).

Le sue frequenze vanno dai 3 fino a 230Mhz, l'ultima gamma (222-230Mhz) ottenuta non in fondamentale ma con armoniche.
Il suo manuale e' scaricabile QUI ed e' molto interessante perche' spiega nel dettaglio come effettuare tutta una serie di misure tramite questo apparecchio.

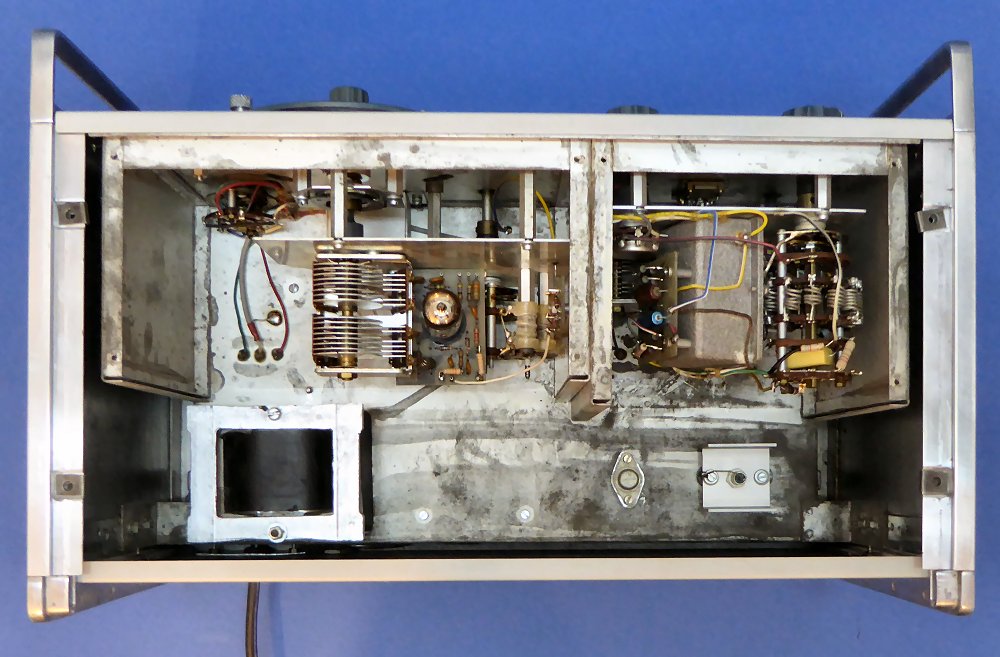

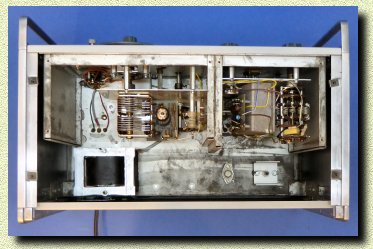

Lo strumento e' realizzato unicamente con due valvole, una utilizzata come generatore di marker ed una per effettuare lo sweep delle frequenze, un 'moderno' transistor al germanio poi viene utilizzato per stabilizzare la tensione anodica. Nel modello precedente questo avveniva tramite una valvola stabilizzatrice a gas (OA2).



Clicca sulla immagine per ingrandirlaLo strumento e' stato acquistato ovviamente usato in un mercatino specializzato, sia esteticamente che funzionalmente in perfetto stato, e' bastato dargli una bella pulita per farlo tornare nuovo.

Sorprendenti sono stati i test effettuati con oscilloscopio e frequenzimetro, nonostante sia un apparecchio prodotto negli anni '70 ancora oggi e' in grado di generare frequenze marker molto precise.

Per una descrizione dettagliata di come funziona e sopratutto a cosa serve uno strumento di questo tipo potete andare QUI nella omologa sezione del suo predecessore.
