Costruttore	Magnadyne
Modello	FM-4
Anno di costruzione	1950
Gamme d'onda	OM - OC1 - OC2....OC9 - FONO
Valvole montate	6BE6 6J6 EF42 EF42 EQ80 6SQ7 6V6 6E5GT 5Y3GR
Circuito di ricezione	Supereterodina con MF a 465Khz e 10.7Mhz
Alimentazione	110-220 Vca
Dimensioni	72x29x35
Finale audio	Pentodo 6V6GT



Note

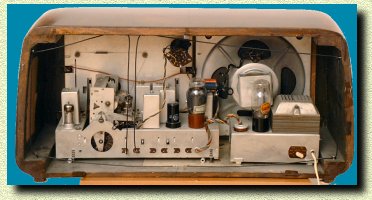

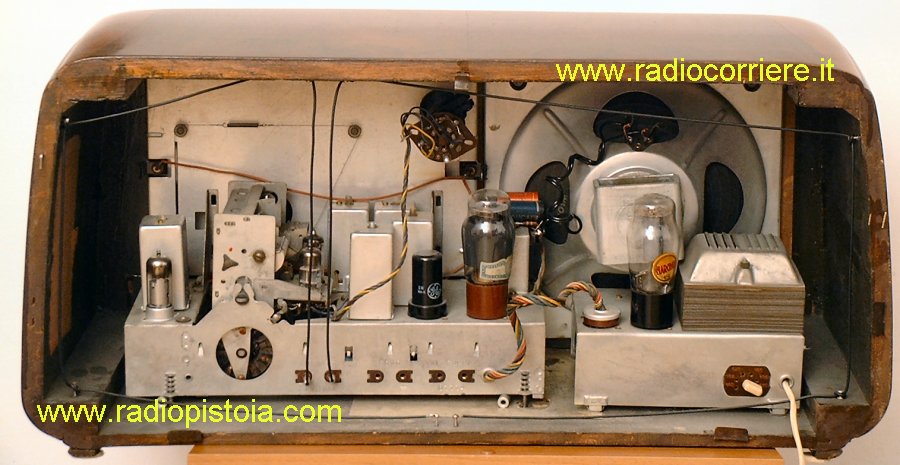

Particolare nota merita il telaio dell'alimentatore, in questo modello è separato dal radioricevitore vero e proprio. Questa era una raffinatezza di progetto mirata a disaccoppiare maggiormente gli stadi ed aumentare quindi il rapporto segnale/rumore, diminuendo contemporaneamente l'insorgenza di eventuali disturbi durante la ricezione delle emittenti, soprattutto in onde medie e corte. Ottimo ricevitore proprio per le onde corte, dotato addirittura di 9 bande. L'elevato numero di valvole impiegate (addirittura 9) ne fanno un apparecchio di classe elevata.

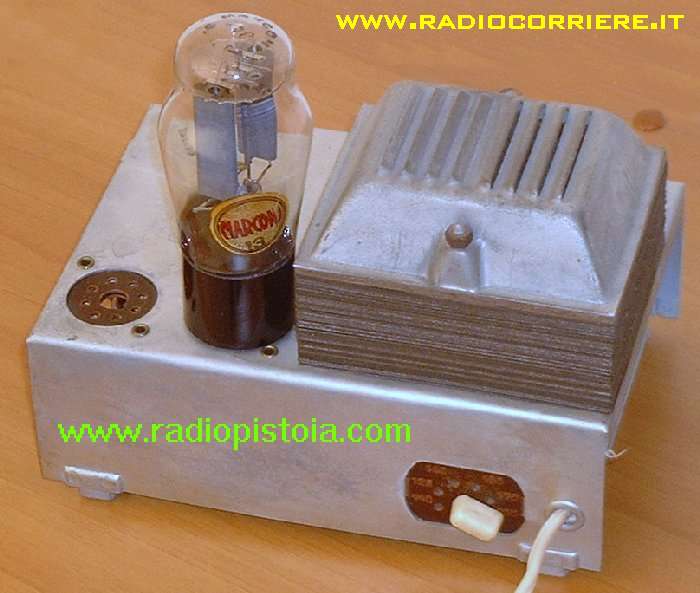

Particolare dello stadio alimentarore separato dal telaio del ricevitore. Questa, come detto sopra è una raffinatezza progettuale abbastanza insolita e comunque presente solo su apparecchi di classe elevata. Si può anche notare all'interno della valvola raddrizzatrice il doppio diodo utlilizzato per raddrizzare entrambe le semionde. In basso a destra l'immancabile cambiatensione completa lo chassis.

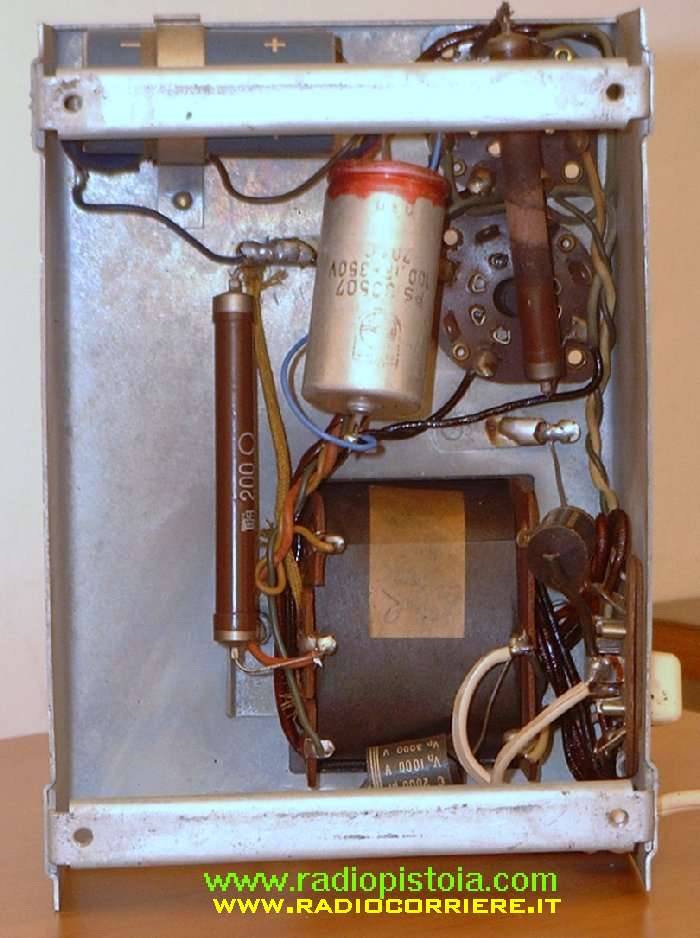

Vista sempre dello stadio alimentatore, questa volta dal lato inferiore, dove sono ospitati i comonenti. Spicca il doppio condensatore elettrolitico di filtro e la grossa resistenza di potenza sul lato sinistro utilizzata come impedenza di filtro per l'alta tensione anodica.

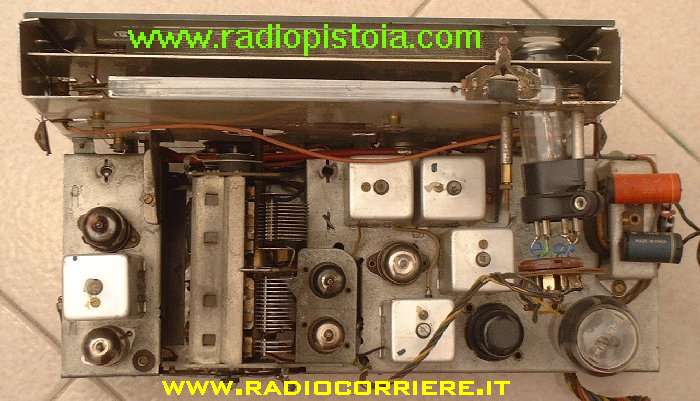

Immagine della parte ricevitore dal lato superiore. Questo è un apparecchio radio di una certa complessità, nell'angolo destro su riesce anche a vedere l'occhio magico, la particolare valvole in grado di indicare visivamente quando una stazione era sintonizzata bene. Purtroppo non sono stato in grado di trovare il componente originale ed ho dovuto adattare lo zoccolo ad un altro tipo di tubo.

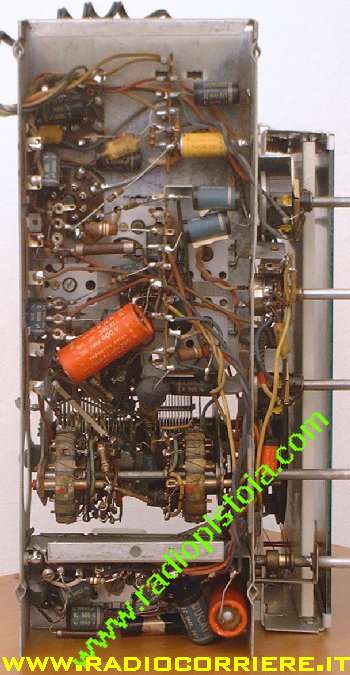

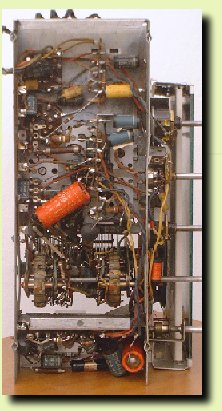

Vista del telaio ricevitore dal lato inferiore, quello dei componenti. Risulta chiara la complessità del cablaggio, realizzato comunque con cura. Calettato sul selettore del cambio di gamma hanno messo un interruttore in grado di togliere la tensione anodica al gruppo FM quando si ascoltano emittenti din modulazione di ampiezza.

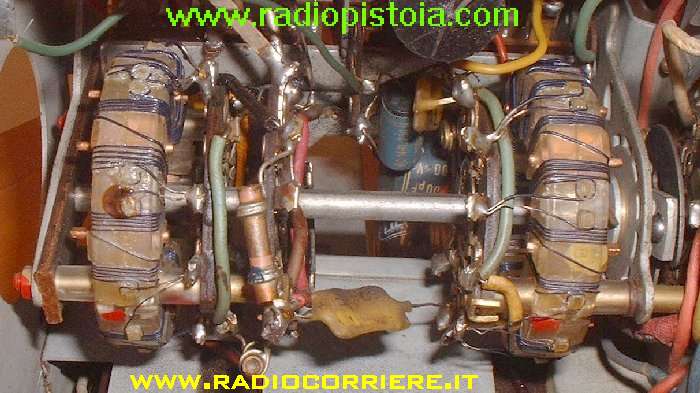

Questo è il gruppo AF per la modulazione d'ampiezza vero e proprio. Ho ritenuto interessante ingrandirlo molto in quanto l'elevato numero di gamme d'onda nella banda OC (addirittura 9) ne fanno un piccolo capolavoro. Sul lato sinistro l'assieme delle bobine di antenna e sul lato destro quello per l'oscillatore locale.

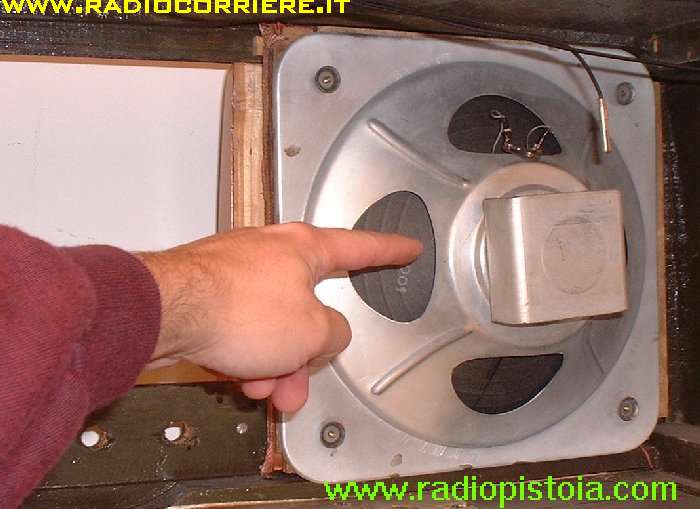

Come ultima immagine notare le dimensioni dell'altoparlante. Ho avvicinato la mia mano per avere un chiaro termine di riferimento.
