| Costruttore | Ducretet |
| Modello | L02 UF |
| Anno di costruzione | 1952 |
| Gamme d'onda | OM - OC1 - OC2 |
| Valvole impiegate | UBC41 - UY41 - UL41 - UF41 - UCH42 |
| Circuito di ricezione |
Supereterodina con MF a 455Khz |
| Alimentazione | 110-240 Vca |
| Dimensioni | 400 x 220 x 270 |
| Finale audio | UL41 |
| Occhio magico | non presente |
 |

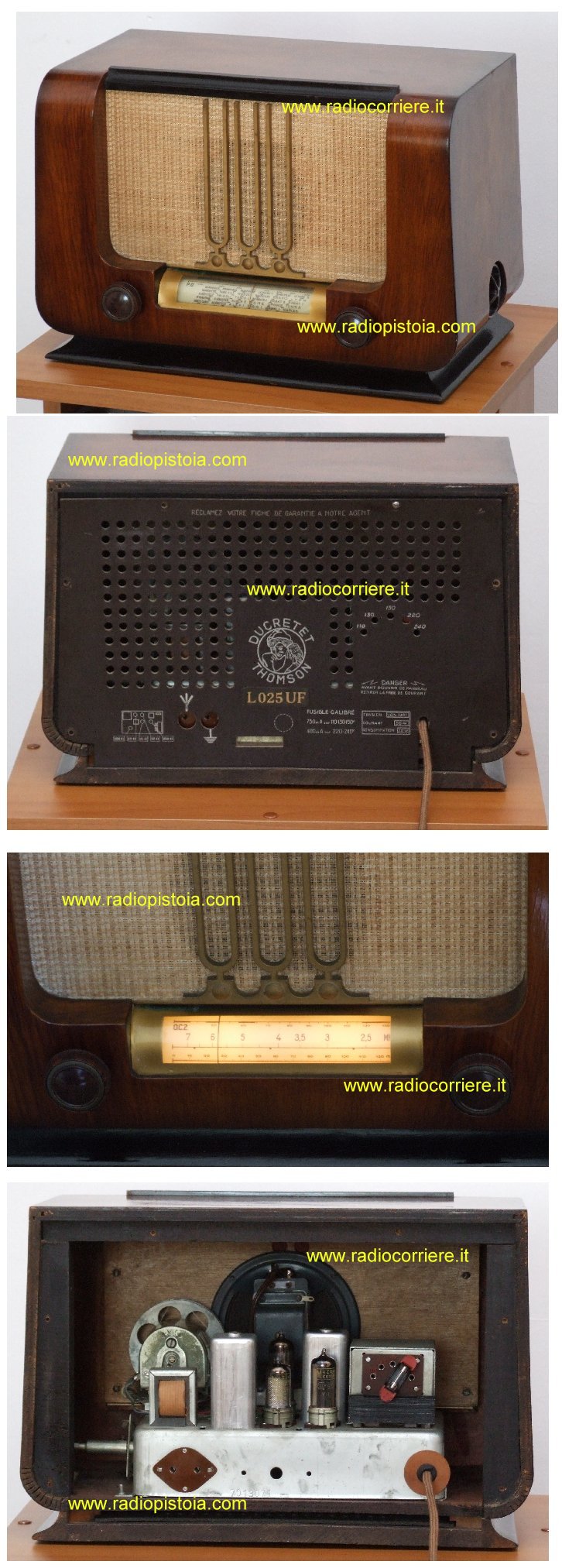

Vista
dello chassis di questo piccolo ma carinissimo ricevitore di produzione
francese, marca Ducretet. Si tratta di una classica supereterodina a 5
valvole, compatta, provvista di autotrasformatore e quindi con alimentazione
dei filamenti in serie. (Tutte le valvole presenti hanno infatti la loro
sigla che inizia con la lettera "U"). NOTA: Questo apparecchio e' stato venduto da poco, ne propongo comunque una breve descrizione. |
 |
Vista dell'apparecchio dal lato dei componenti, la semplicita' del circuito rende il cablaggio abbastanza ordinato. E' possibile notare l'immancabile condensatore elettrolitico di filtro dell'anodica, come sempre sostituito in fase di restauro. Simpatico il sistema di gambio gamma che insieme al commutatore ruota il tamburo frontale. Questo apparecchio infatti non ha una normale scala parlante in vetro ma un rullo in cellulosa con stampati i nomi delle emittenti, suddiviso in tre settori, uno per ogni gamma d'onda (OM OC1 OC2). |
 |
Vista posteriore del ricevitore, il pannello si presenta, come il resto dell'apparecchio in eccellenti condizioni. Notare il cambia tensione con indicazione visiva (il puntino rosso) della tensione di funzionamento impostata. |
 |
Vista della scala parlante ad apparecchio acceso. Come descritto, ruotando la manopola laterale di cambio gamma quest'ultimo ruota, mostrando di volta in volta i nomi delle stazioni, in pratica una copia in scala dei famosi ricevitori IMCA serie esagamma e multigamma. (Ovviamente in questo caso senza il cambio di bobine a "rullo".) |
|
