Builder Radiomarelli
Model RD231
Year 1965 aboutt
Bands MW - SW - FM - TV - Phono
Tubes 18AQ8 - 12AJ8 - 12BA6 - 19AK8 - 35QL6 - 35X4 - DM70
Tuning Superetherodyne with MF 455Khz and 10,7Mhz
Power 110-240 Vca
Size 42x18x20
Power audio tube 35QL6
Magic eye DM70





Click on the picture to enlarge

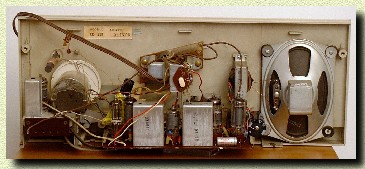

Here an image of the receiver just arrived in laboratory. This is a little AM-FM receiver built about in 1965. It's a classic superetherodyne 5 tubes.

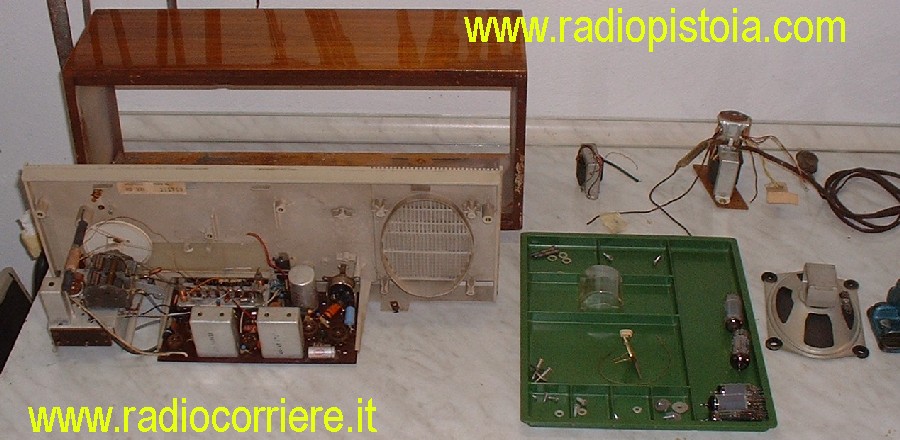

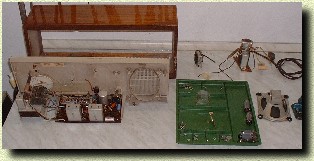

View of the receiver on the work table disassembledImmagine di come è stato ridotto l'apparecchio ai "minimi termini" per effettuare una pulizia accurata.  Per la cronaca questa foto è stata scattata dopo una prima decisa pulizia effettuata con aria compressa. Notare il porta minuterie verde, comodissimo per tenere viti, vitine,rondelle, valvole sempre in ordine ed a portata di mano per tutto il lavoro di restauro.


Click on the picture to enlarge


Click on the picture to enlarge

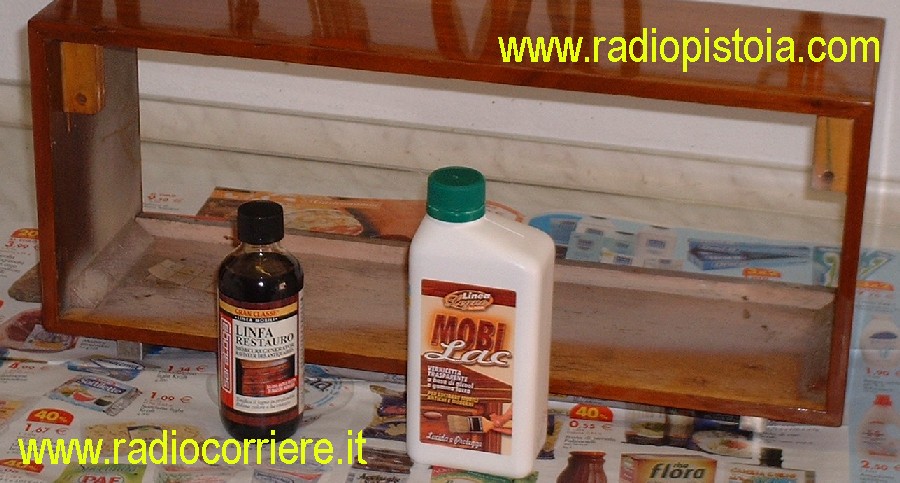

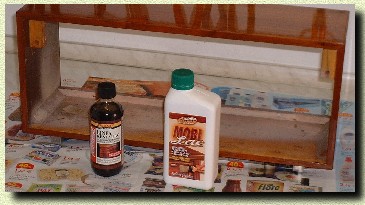

Vista del mobile una volta terminate le operazione di restauro. In realtà su questo apparecchio non è stato effettuato un grosso lavoro se non l'accurata pulizia ed una bella lucidatora con i prodotti che si vedono nella immagine. Si tratta di normali lucidanti a base di gommalacca e si trovano in quasi tutti i negozi di ferramenta e colori. In realtà la gommalacca si può comperare anche in scaglie, costa molto meno ma poi va sciolta, diluita con l'alcool, insomma un pò di pigrizia non guasta :)

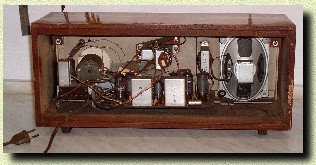

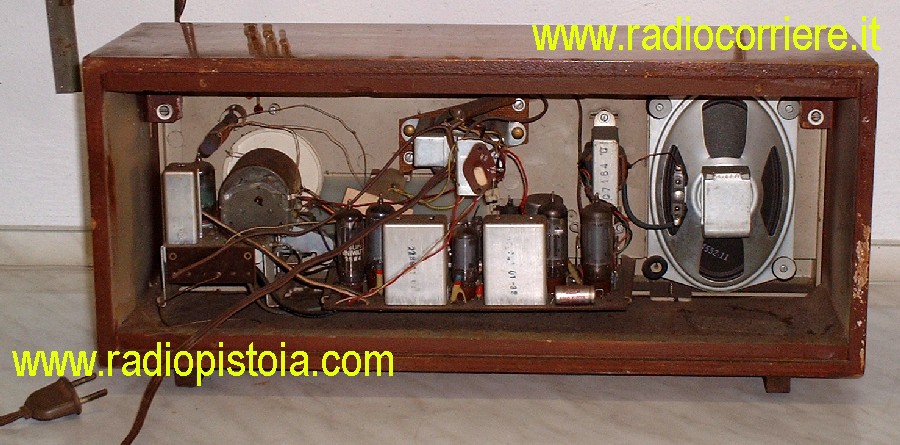

Ecco una vista ingrandita di come si presentava l'apparecchio appena aperto. Su ogni componente si era depositato uno strato di polvere così spesso da rendere difficile anche il riconoscimento dei colori delle resistenze. Per riportare il tutto "a vista" e ben pulito si è reso necessario soffiare prima con aria compressa, poi spruzzare sopra tutto lo chassis un pò di prodotto sgrassante e quindi riasciugare a fondo, sempre con aria compressa, senza esagerare nei punti più delicati, ossia dove arrivano le bobine di alta frequenza ed i collegamenti sono effettuati con filo molto sottile, e credetemi facile da danneggiare.

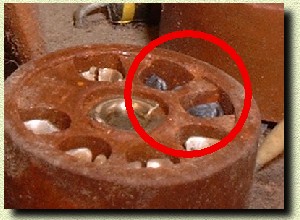

Vista ingrandita dello zoccolo di una valvola. Notare come lo sporco e l'ossido abbiano danneggiato alcuni piedini. In questi casi è di fondamentale importanza come già detto effettuare una OTTIMA pulizia dei contatti,sia di tutti gli zoccoli sia delle valvole, per evitare malfunzionamenti o subdoli guasti. Per fare questo ci vuole un pò di pazienza, un foglio di carta vetrata fine e dello spray disossidante. In alternativa ho avuto buoni risultati con un pennello intriso di trielina poi soffiata via con aria compressa. Se usate la trielina fate attenzione perchè tende a SCIOGLIERE alcuni tipi di plastica, con ovvi problemi. (Ovviamente oltre che fare attenzione alla vista, negli occhi è pericolosa!!)



Tanto per rimanere in tema di piccoli apparecchi realizzati in maniera economica guardate come è stato risolto il problema della illuminazione della scala parlante. Non esiste più la lampadina a 6,3V classica a vite, qui hanno saldato una lampadina a pisello del tipo albero di Natale direttamente su un pezzo di cartone posto dietro la scala parlante...

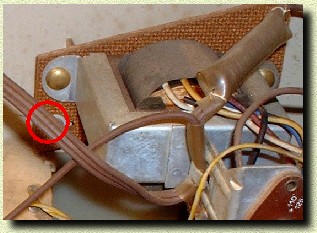

Altra cosa singolare e curiosa è come l'antenna della modulazione di frequenza sia stata "inglobata" all'interno del cordone di alimentazione. Si può vedere infatti come siano tre i fili e non due che vanno alla spina (ed a quei tempi la terra manco esisteva sugli apparecchi credetemi....). Sul lato destro, in alto, quella specie di rotolo di filo altro non era che l'impedenza di AF, messa per evitare di disperdere la preziosa radiofrequenza raccolta tramite il filo all'interno del trasformatore di alimentazione.




Dettaglio dei componenti sostituiti perchè guasti (oltre ovviamente ai soliti condensatori di filtro). Si tratta di un condensatore ceramico posto all'interno dello stadio di modulazione di frequenza, sostituito perchè in perdita con una resistenza interna di 3000 ohm circa. In pratica misurando la tensione anodica sulla convertitrice invece di avere 90V ne erano presenti solo 25, il resto veniva "shuntato" dal condensatore. La resistenza invece misurata con l'ohmetro risultava quasi il doppio del valore riportato, ossia 600Kohm anziche 330..
.
Click on the picture to enlarge

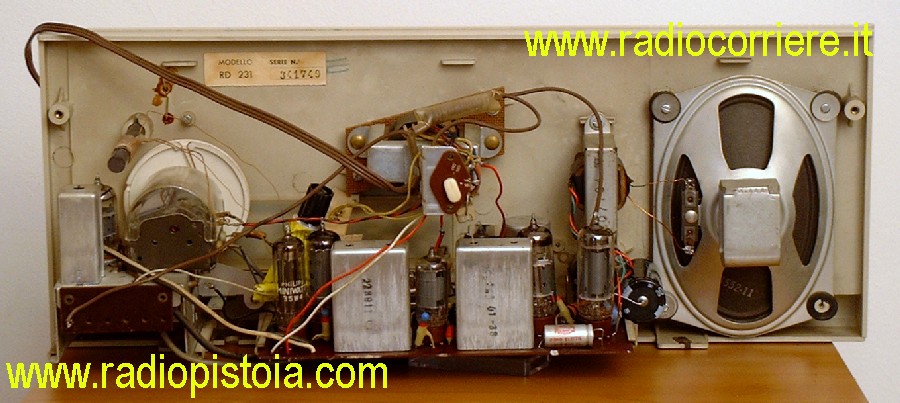

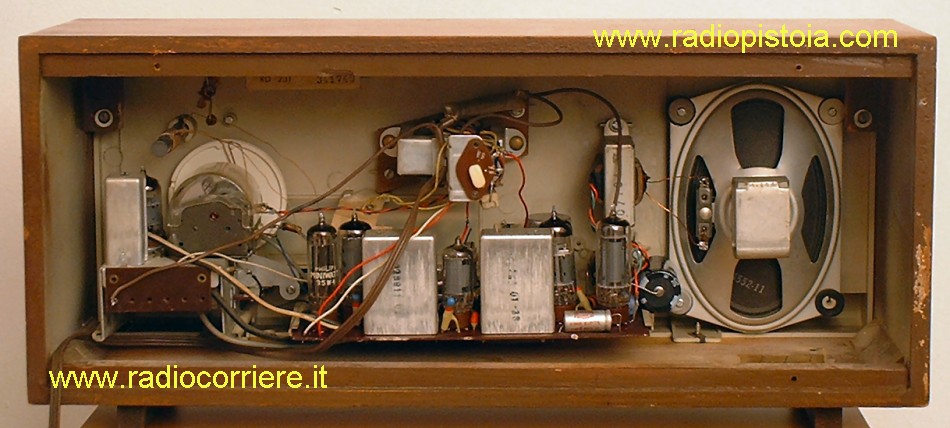

Vista dal dietro dell'apparecchio una volta terminate le riparazioni, ora il ricevitore ha ripreso a funzionare perfettamente. Sul lato destro del circuito stampato si può notare uno dei condensatori elettrolitici di filtro sostituito. Di difficoltoso è stata solo la cura riposta nella pulizia del commutatore a tasti di gamma, questo componente è spessissimo fonte di rumori durante il funzionamento e può generare moltissimi problemi.
